Podstawowe zastosowania MultiFuse

Przeciążenie, zbyt wysokie napięcie i zbyt wysoka temperatura

Urządzenia MultiFuse chronią przed trzema podstawowymi rodzajami awarii: przeciążeniem, zbyt wysokim napięciem i zbyt wysoką temperaturą. Te trzy wykresy (rys. 1a do 1c) przedstawiają stan normalny, stan wyłączenia i warunek wykasowania.















Przeciążenie

Z fault >> Z normal

Rys. 1 a









Zbyt wysokie napięcie

V fault >> V S

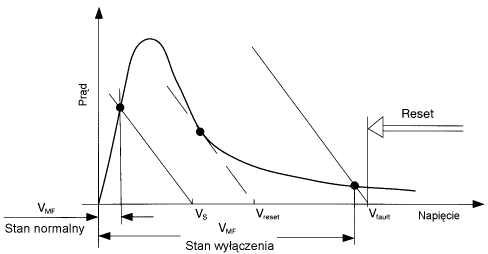

Rys. 1 b







Zbyt wysoka temperatura

T fault >> T normal

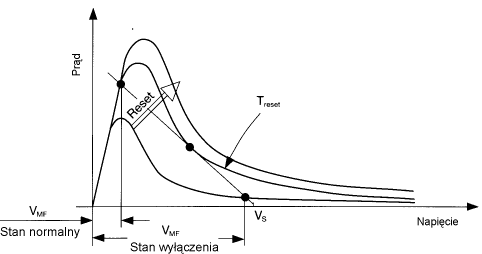

Rys. 1 c
