Złącza SCSI

Złącza SCSI

Typ złącza

Zdjęcie

Stosowane oznaczenia

Zastosowanie

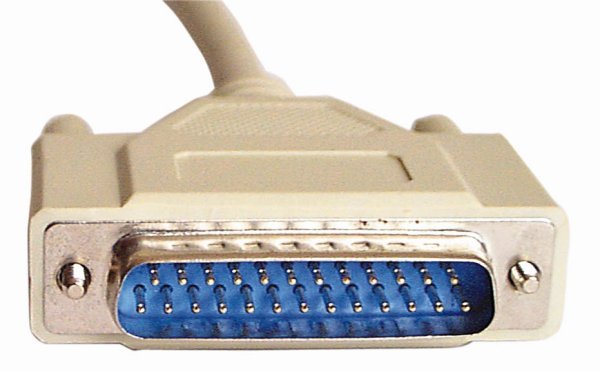

A wtyk

|<------40 mm----->|^(*)

DSUB25/2,54mm
DB25

kontrolery Adaptec™ 1502
pełna gama skanerów (HP)
komputery Apple i stare Macintosh

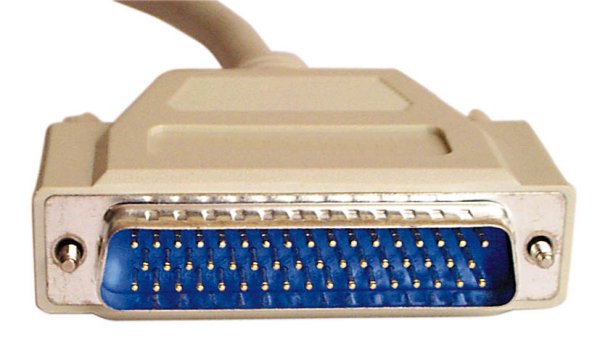

B wtyk

|<------54 mm----->|^(*)

DSUB50/2,54mm
DB50

stare work station SUN SparcStation

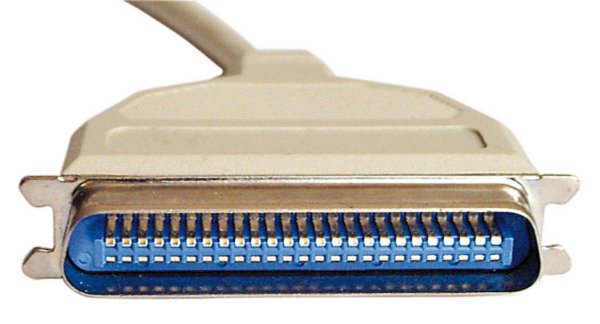

C wtyk

|<------65 mm----->|^(*)

CEN50/2,54mm
C50
Centronics 50
Telco 50

niektóre stare skanery

D wtyk

|<------35 mm----->|^(*)

MiniDSUB50/1,27 mm z zatrzaskami
MiniD50/clip
HP50
HD50

kontrolery Adaptec™ 1542, 2910, 2920, 2940
napędy zewnętrzne

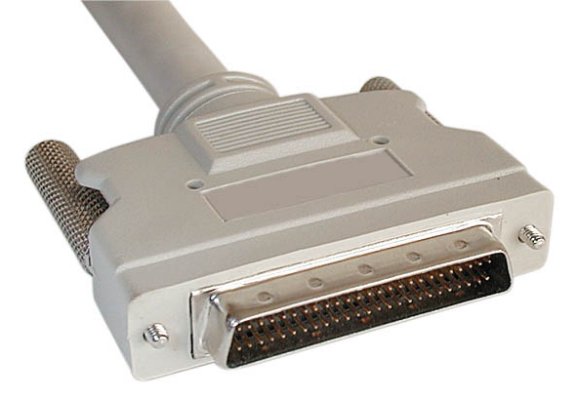

E wtyk

|<------35 mm----->|^(*)

MiniDSUB50/1,27 mm ze śrubami
DB50/HP

bardzo rzadkie

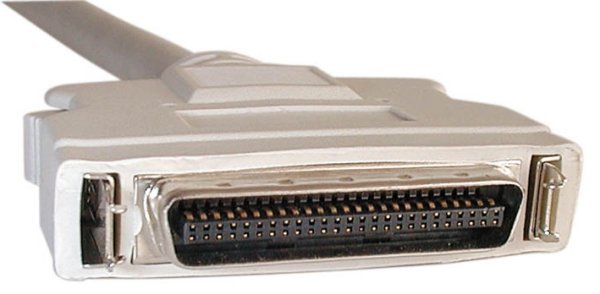

F wtyk

|<------36 mm----->|^(*)

MiniCEN50/1,27 mm z zatrzaskami
MiniC50/clip
Micro Ruban 50
CEN50/HP

rzadkie, nieznane

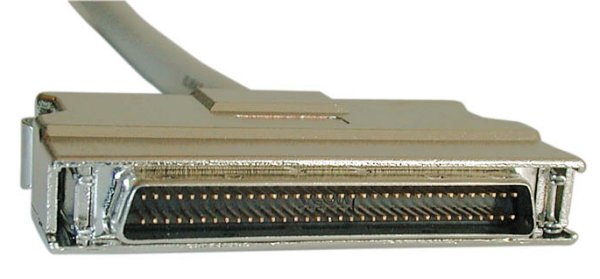

G wtyk

|<------47 mm----->|^(*)

MiniDSUB68/1,27 mm z zatrzaskami
MiniD68/clip
Half Pich 68
High Density 68
DB68HP

kontrolery Adaptec™ 2940UW, 2940U2, 29U160

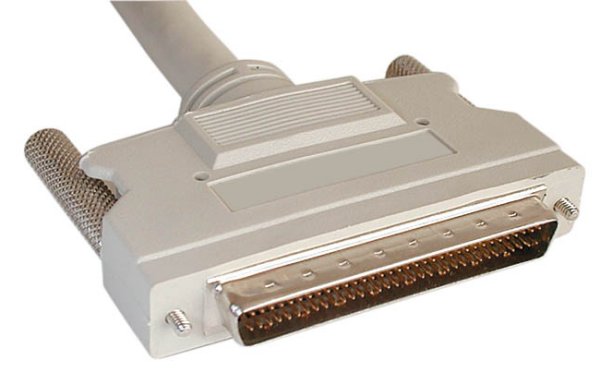

H wtyk

|<------47 mm----->|^(*)

MiniDSUB68/1.27mm ze śrubami
DB68HP

kontrolery Adaptec™ 2940UW, 2940U2, 29U160

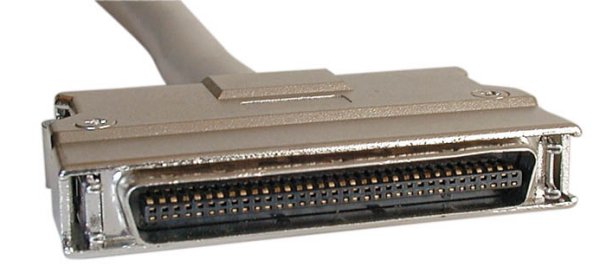

J wtyk

|<------47 mm----->|^(*)

MiniCEN68/1.27mm
CEN68/HP

rzadko używane

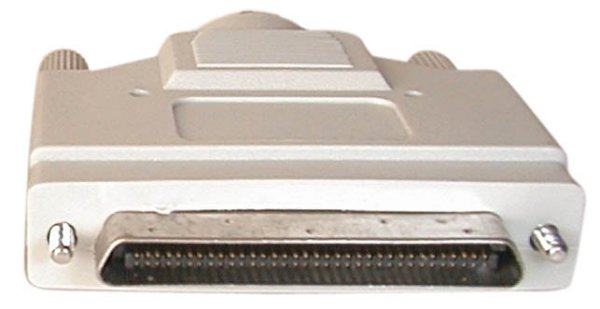

K wtyk

|<------32 mm----->|^(*)

VHD-CEN68/0.8mm ze śrubami
VHDCI-68
CHAMP

SCSI 3 (SPI-2/SCSI5)

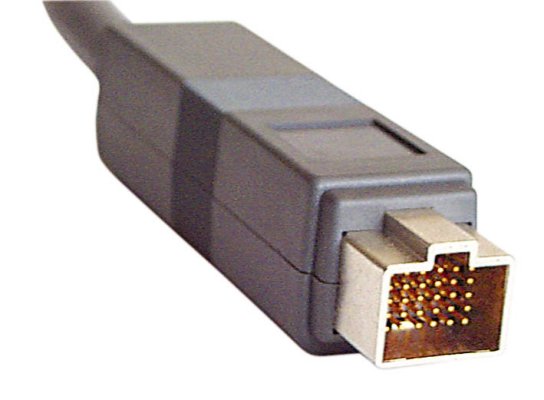

P wtyk

|<-15 mm->|^(*)

Powerbook

Przenośne Apple Macintosh PowerBook

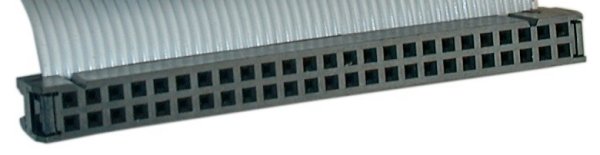

S' gniazdo

|<------68 mm----->|

PFL50
HE10-50
IDC50

SCSI 2

T' gniazdo

|<------60 mm----->|^(*)

SCA80
Centronics 80 female
FC80
SCA CENT HP80F
HPC80

SCSI 3
(Ultra Wide SCSI Hot-Swap)

^(*) Szerokość mierzona jest między metalowymi krawędziami złącza
