MEDITRONIK - Szafy na panele 19"

Szafy na panele 10", 19"

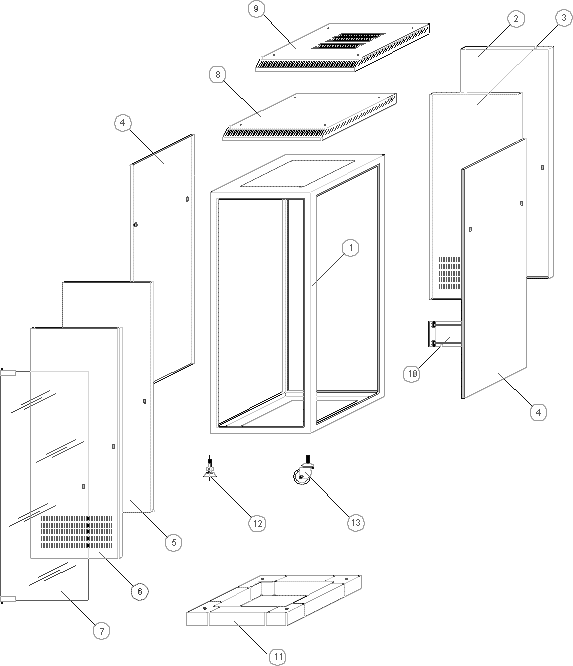

Konstrukcja szafy SZB (spawanej)

1. Szkielet
2. Drzwi tylne z blachy
3. Drzwi tylne z blachy z perforacją
5. Drzwi przednie z blachy
6. Drzwi przednie z blachy z perforacją
7. Drzwi przednie szklane

8. Dach
9. Dach z perforacją
10. Maskownica 3U lub 6U
11. Cokół
12. Stopki
13. Kółka

Dane techniczne

1. Szkielet
2. Osłony boczne
3. Drzwi metalowe
4. Drzwi szklane
5. Belka nośna
- blacha stalowa #2mm
- blacha stalowa #1mm
- blacha stalowa #1mm (z szybą z metaplexu # 1,5mm)
- szkło hartowane #5mm
- blacha stalowa #2mm pokryta galwanicznym cynkiem

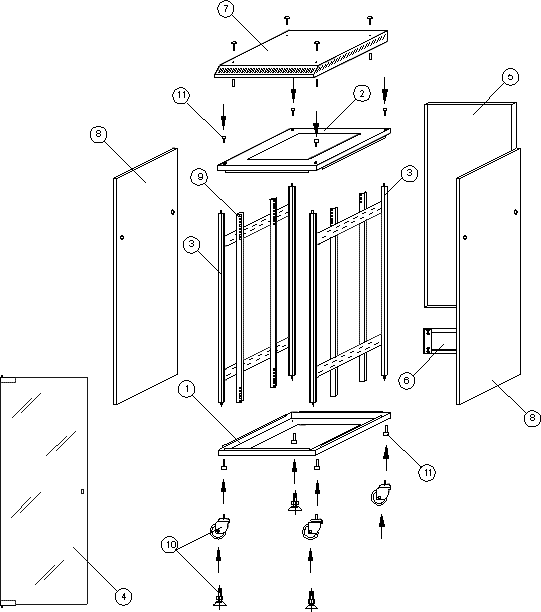

Konstrukcja szafy SZS (skręcanej)

1. Płyta dolna
2. Płyta górna
3. Bok szkieletu
4. Drzwi przednie szklane

5. Drzwi tylne z blachy
6. Maskownica 3U
7. Osłona górna (dach)
8. Osłony boczne

9. Belka nośna
10. Stopki lub kółka
11. Śruba łącząca

Pełny wykaz wykonań szaf stojących
(realizacja na zamówienie klienta)

Szerokość
(w mm) S Głębokość
(w mm) G Numer wykonania

1000 800 1 13 25 37 49 61 73 85 97 109 121 133

600 2 14 26 38 50 62 74 86 98 110 122 134

450 3 15 27 39 51 63 75 87 99 111 123 135

350 4 16 28 40 52 64 76 88 100 112 124 136

800 800 5 17 29 41 53 65 77 89 101 113 125 137

600 6 18 30 42 54 66 78 90 102 114 126 138

450 7 19 31 43 55 67 79 91 103 115 127 139

350 8 20 32 44 56 68 80 92 104 116 128 140

600 800 9 21 33 45 57 69 81 93 105 117 129 141

600 10 22 34 46 58 70 82 94 106 118 130 142

450 11 23 35 47 59 71 83 95 107 119 131 143

350 12 24 36 48 60 72 84 96 108 120 132 144

Wysokość użytkowa U
(1U=44,45 mm) 45 42 40 38 36 32 28 24 18 15 12 10
