1.Przełącznik Smart KVM jako inteligentny extender KVM

Przełącznik ten umożliwia współpracę dwóch komputerów z dwoma zestawami konsolowymi Klawiatura Video Mysz (KVM) na odległość do 110 m za pośrednictwem kabla kat 5e. Użytkownik nr 1 w prezentowanych poniżej zastosowaniach aplikacyjnych posiada status nadrzędny, co powoduje że w czasie pracy z komputerem użytkownika nr 2, ten drugi w tym czasie nie ma dostępu. Smart KVM jest idealnym rozwiązaniem dla administratorów sieci, którzy bez konieczności przebywania w pomieszczeniu serwerowni mogą dokonywać zmian w systemie lub go monitorować.

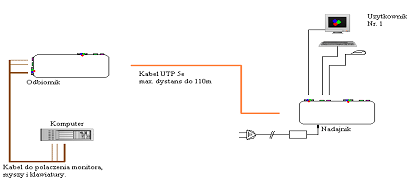

Przykładowe zastosowanie przełącznika jako extender KVM - ilustracja przedstawia sposób podłączenia konsoli do komputera oddalonego od miejsca pracy maksymalnie do 110 m przy użyciu kabla instalacyjnego kategorii 5e.



 2. Smart KVM jako przełącznik do dwóch konsol operatorskich

Poniższe zastosowanie pozwala na obsługę jednej stacji komputerowej za pomocą dwóch zestawów Monitor, Mysz, Klawiatura, w tym jednej zdalnej.




 3. Smart KVM jako przełącznik dwuportowy

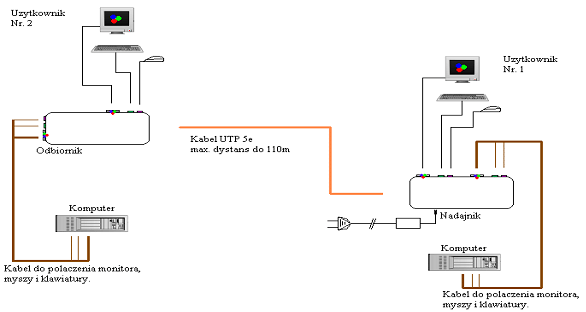

Poniższa ilustracja przedstawia system podłączenia dwóch konsol użytkowników do dwóch komputerów jednocześnie.

Łączenie jednostek centralnych z przełącznikami odbywa się za pomocą kabli zespolonych, czyli w jednej powłoce kabel monitorowy oraz dwa kable PS2. Użytkownik nr 1 ma dostęp do komputera lokalnego lub zdalnego, natomiast użytkownik nr 2 posiada dostęp tylko do komputera lokalnego.

Użytkownik nr 1 jest nadrzędny.
