Usytuowanie stanowiska operatora PC w większej odległości (do 150 m) od komputera PC, serwera lub przełącznika KVM (Klawiatura, Video, Mysz) wymaga zastosowania specjalnego extendera, który dokona syntezy sygnałów z klawiatury PS2, myszy PS2 i monitora VGA i prześle zbiorczy sygnał na wymaganą odległość za pośrednictwem popularnego kabla Ethernet kategorii 5. Extender składa się z nadajnika dokonującego syntezy sygnałów i odbiornika odtwarzającego wymagane sygnały dla klawiatury PS2, myszy PS2 i monitora VGA.

Zastosowanie extendera pozwala przenieść stanowisko operatora z pomieszczeń serwerów o znacznym poziomie szumu do innych pomieszczeń, w których są korzystniejsze warunki pracy przy wykorzystaniu połączeń kablowych istniejącej sieci komputerowej.

 Cechy urządzenia:

• Zwarta obudowa;
• Możliwość wykorzystania w pojedynczym zestawie komputera PC lub do współpracy z przełącznikiem KVM zarówno od strony portów komputerowych jak i konsoli operatora;
• Wykorzystanie kabla Ethernet kategorii 5, 5e lub 6;
• Możliwość oddalenia na odległość do 150 m;
• Możliwość podłączania z zastosowaniem kabla KVM typu "3 w jednym" (klawiatura, wideo i mysz);
• Łatwa i szybka instalacja, dostrojenie pokrętłem dla sygnału wideo;
• Zgodny z systemami operacyjnymi DOS, MS Windows, Linux, Unix i Netware;
• Nie wymaga oprogramowania;
• Rozdzielczość VGA do 1280 x 1024 pikseli (przy wykorzystaniu kabla Ethernet kategorii 5 i odległości nieprzekraczającej 150 m);
• Wskaźniki LED zasilania i transmisji.

 Dane techniczne:

Funkcje	Nadajnik extendera	Odbiornik extendera
Port klawiatury PS2	1	1
Port myszy PS2	1	1
Port VGA	1	1
Port transmisyjny RJ-45 (Ethernet)	1	1
Złącza portu komputera PC (wszystkie gniazda)	Klawiatura PS2 - mini DIN 6 styków - kolor czerwony Mysz PS2 - mini DIN 6 styków - kolor zielony VGA 15-stykowe złącze HDDB - kolor niebieski
Złącza portu konsoli operatora (wszystkie gniazda)		Klawiatura PS2 - mini DIN 6 styków - kolor czerwony Mysz PS2 - mini DIN 6 styków - kolor zielony VGA 15-stykowe złącze HDDB - kolor niebieski
Złącza portu transmisyjnego RJ-45	8P8C (takie jak dla portów Ethernet 100BaseT)
Wskaźniki LED	Zasilanie, Transmisja
Pokrętło (do strojenia VGA)	Nie ma	1
Rodzaj obudowy	Desktop	Desktop
Zasilacz	Nie wymagany	DC 9V, 500 mA
Masa [g]	134	120
Wymiary [mm]	111,5 x 75 x 35,5	111,5 x 75 x 39,5
Zgodność z normami	EN 55022, FCC klasa B

 Informacje dla zamawiających:

DATA KVM EXTENDER-321A
- Extender PS2/PS2/VGA (zestaw zawiera nadajnik, odbiornik, kabel KVM "3 w jednym", zasilacz DC 9V, 500 mA)

  Przekrój złącza PS/2 Mini Din 6 styków


  Przekrój złącza PS/2 Mini Din 6 styków

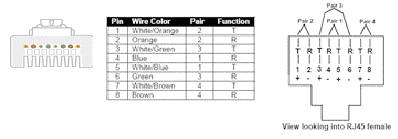

  Port transmisyjny 8P8C

 Instalacja przełącznika:

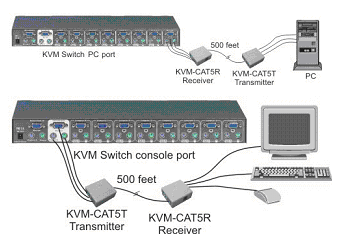

Extender może zostać wykorzystany do wykonania połączenia pomiędzy:

• komputerem PC i urządzeniami peryferyjnymi oddalonego stanowiska operatora: tj. klawiaturą, myszą i monitorem (wariant 1);
• przełącznikiem KVM i urządzeniami peryferyjnymi oddalonego stanowiska operatora: tj. klawiaturą, myszą i monitorem (wariant 2);
• oddalonym komputerem PC i przełącznikiem KVM (wariant 3);

Przed instalacją należy sprawdzić, czy wszystkie urządzenia peryferyjne i komputery są wyłączone, a następnie:

1. Podłączyć nadajnik extendera za pomocą kabla KVM typu "3 w jednym" do komputera PC (porty klawiatury, myszy i monitora VGA) (warianty 1 i 3) lub do portu konsoli operatora przełącznika KVM. (wariant 2);
2. Podłączyć odbiornik extendera do klawiatury, myszy i monitora VGA (wariant 1 i 2) lub za pomocą kabla KVM typu "3 w jednym" do jednego z portów komputerowych przełącznika KVM (wariant 3);
3. Podłączyć kabel Ethernet kategorii 5 do gniazd RJ-45 portów transmisyjnych nadajnika i odbiornika extendera;
4. Włączyć zasilanie komputera PC i odbiornika extendera;
5. Sprawdzić jakość obrazu na monitorze VGA i ewentualnie wyregulować pokrętłem w odbiorniku.

 Rozwiązywanie problemów:

1. Upewnić się czy świeci się dioda LED zasilania odbiornika extendera. Sprawdzić podłączenie zasilacza do odbiornika i czy jest włączony do sieci.
2. W przypadku braku sygnału wideo (obrazu) na monitorze należy:
• sprawdzić wszystkie kable wideo i poprawność połączenia w złączach, a także kabel transmisyjny i jego złącza;
• sprawdzić czy kabel monitora VGA był podłączony w czasie restartu komputera;
• sprawdzić, czy odbiornik jest zasilany;
3. W przypadku zamglonego obrazu na monitorze VGA należy sprawdzić złącza sygnału wideo oraz wykorzystywaną rozdzielczość obrazu (może być za duża w stosunku do długości kabla transmisyjnego). Należy zmniejszyć długość kabla transmisyjnego lub rozdzielczość obrazu. Zalecane jest stosowanie linii transmisyjnej o długości wynikającej z rozmieszczenia urządzeń i unikanie zbędnych nadmiarów kabla.
4. W przypadku komunikatu typu "keyboard or mouse not found" (nie znaleziono klawiatury lub myszy) należy sprawdzić kable i złącza PS2;
5. W przypadku korzystania z komputerów z interfejsem USB (PC, MAC lub Microsystems) należy stosować do podłączania extendera odpowiedni adapter USB-PS2.
