Wentylatory prądu stałego wyposażone w dodatkowy przewód sygnałowy
(1kB)
(1kB)
(1kB)
Wentylatory prądu stałego wyposażone w dodatkowy przewód sygnałowy, KD1204PFB2-8TM, GM1204PKB2AR, GM1205PFB2AGR, GM1205PHB2AR, GM1206PHB3AR, GM1206PTB2AR, KD2406PTB1VTM, KD1208PTB1-6AR, KD1208PTS1-6AF, KD1209PTB3-6AF, KD1212PTB3-6AF
(1kB)
(1kB)
Rysunek szczegółowy

Producent : SUNON

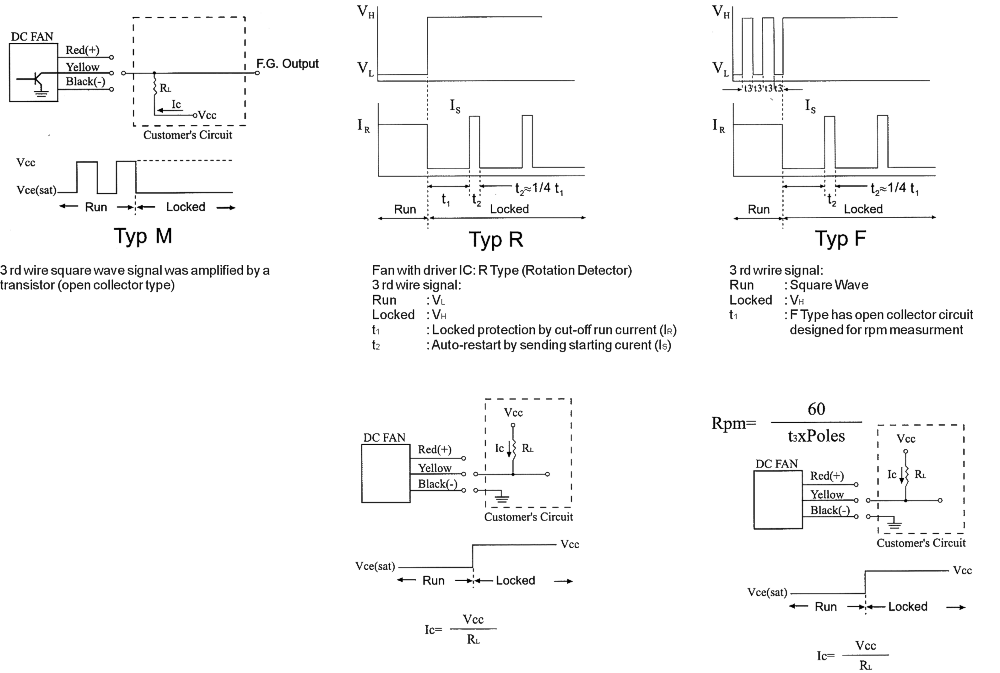

Właściwości : wentylatory te wyposażone są w dodatkową funkcję (trzeci przewód sygnałowy); w zależności od typu podczas pracy generowany jest odpowiedni sygnał pozwalający na detekcję stanu pracy (typ M i R) lub pomiar liczby obrotów wentylatora (typ F); poniżej przedstawiamy opisy trzech możliwych typów przewodów sygnałowych, w jakie mogą być wyposażone wentylatory firmy SUNON.
Ponadto wentylatory te charakteryzują się dodatkową ochroną silnika; w przypadku wadliwej pracy (np. przy zablokowaniu wirnika) sterujący pracą silnika układ scalony powoduje jego czasowe odłączenie; cyklicznie co pewien czas silnik wprawiany jest w ruch, aż do chwili uzyskania prawidłowego działania; w ten sposób całkowicie wyeliminowano nadmierne nagrzewanie się uzwojeń silnika mające miejsce w przypadku zablokowania.

Dane techniczne:
Napęd: jednouzwojeniowy,   bezszczotkowy silnik DC   z elektronicznym   zabezpieczeniem   w przypadku mechanicznego   zablokowania   i z zabezpieczeniem na   wypadek odwrotnego   podłączenia biegunów
Materiał (obudowa, wiatrak): termoplast PBT (UL94V-0)
Wyprowadzenia: trzy przewody o długości   300 mm
Klasa izolacji (100°C): E
Wytrzymałość dielektryczna: 500 V AC w ciągu 1 minuty
Temperatura składowania: -40°C .. +70°C
Temperatura pracy: -10°C .. +70°C
Rezystancja izolacji przy 500 V DC: >500MΩ
SymbolSymbol SUNONŁo­ży­skoNa­pię­cieNa­pię­cio­wy za­kres pracyWy­daj­nośćCiś.
stat.
Po­bór
prą­du
M­o­cPo­ziom hała­suLicz­ba
obro­tów
Ma­sa
[V][V][mł/ h][mm H2O][A][W][dBA][obr./ min][g]
Rozmiar 40 x 40 x 10
KD1204PFB2-8TMKDE1204PFB2-8.TMkul­ko­we1210,2... 13,810,533,550,050,630,06500± 100016
Rozmiar 40 x 40 x 20
GM1204PKB2ARGM1204PKB2A.Rkul­ko­we125... 13,813,084,060,060,721,56200± 100030
Rozmiar 50 x 50 x 10
GM1205PFB2AGRGM1205PFB2A.G.Rkul­ko­we126... 13,818,013,810,060,731,55500± 70025
Rozmiar 50 x 50 x 15
GM1205PHB2ARGM1205PHB2A.Rkul­ko­we125... 13,822,094,320,060,729,54700± 70036
Rozmiar 60 x 60 x 15
GM1206PHB3ARGM1206PHB3A.Rkul­ko­we125... 13,825,483,050,040,526,03000± 40039
Rozmiar 60 x 60 x 25
GM1206PTB2ARGM1206PTB2A.Rkul­ko­we125... 13,832,793,810,081,031,03800± 40055
KD2406PTB1VTMKDE2406PTB1.V.TMkul­ko­we2420,4... 27,638,605,080,122,834,04500± 25060
Rozmiar 80 x 80 x 25
KD1208PTB1-6ARKDE1208PTB1-6A.Rkul­ko­we1210,2... 13,872,255,840,222,636,53200± 250123
KD1208PTS1-6AFKDE1208PTS1-6A.F.(318)śliz­go­we1210,2... 13,870,854,570,20 / 0,222,3 / 2,634,03200± 250123
Rozmiar 92 x 92 x 25
KD1209PTB3-6AFKDE1209PTB3-6A.F.(318)kul­ko­we1210,2... 13,867,963,300,131,628,02300± 300121
Rozmiar 120 x 120 x 25
KD1212PTB3-6AFKDE1212PTB3-6A.Fkul­ko­we1210,2... 13,8117,234,320,202,435,52400± 300255

Tolerancja poboru prądu i mocy ± 15%
