Wentylator prądu stałego
80 x 80 x 25 mm
(1kB)
(1kB)
(1kB) (10kB) (1kB)
(1kB)
Producent : SUNON

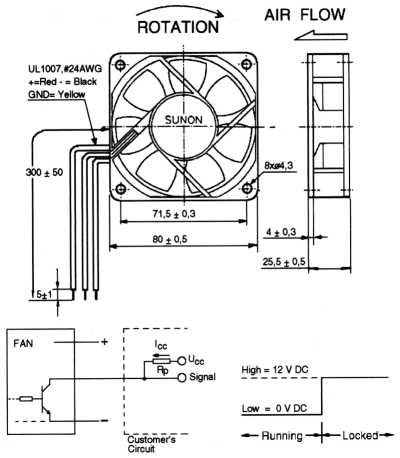

Właściwości : wentylator ten wyposażony jest
  w dodatkową funkcję alarmu
  (trzeci przewód sygnałowy);
  w krytycznych warunkach pracy
  (np. w przypadku zablokowania
  wirnika) generowany jest
  odpowiedni sygnał. Ponadto
  wentylator ten charakteryzuje się
  dodatkową ochroną silnika;
  w przypadku wadliwej pracy
  (np. przy zablokowaniu wirnika)
  sterujący pracą silnika układ
  scalony powoduje jego czasowe
  odłączenie; cyklicznie co pewien
  czas silnik wprawiany jest w ruch,
  aż do chwili uzyskania
  prawidłowego działania; w ten
  sposób całkowicie wyeliminowano
  nadmierne nagrzewanie się
  uzwojeń silnika mające miejsce
  w przypadku zablokowania.
Napęd : jednouzwojeniowy,
  sześciobiegunowy,
  bezszczotkowy silnik DC z
  elektronicznym zabezpieczeniem
  w przypadku mechanicznego
  zablokowania i zabezpieczeniem
  na wypadek odwrotnego
  podłączenia biegunów
Materiał
(obudowa, wiatrak)
: termoplast PBT (UL94V-0)
Wyprowadzenia : trzy przewody AWG24
  o długości 300 mm
Napięcie znamionowe : 12 V DC
Napięciowy zakres pracy : 10,2 .. 13,8 V DC
Klasa izolacji (100°C) : E
Wytrzymałość
dielektryczna
: 500 V AC w ciągu 1 minuty
Rezystancja izolacji przy
500 V DC
: >500 MW
Temperatura składowania : -40°C .. +70°C
Temperatura pracy : -10°C .. +70°C
Tolerancja poboru prądu
i mocy
: ±15%




Symbol Symbol SUNON Łożysko Napięcie Wydajność Pobór
prądu
Moc Poziom
hałasu
Liczba
obrotów
Masa
      [V] [m3/h] [A] [W] [dBA] [obr./min] [g]
KD1208PTB1-6AR KDE1208PTB1-6AR kulkowe 12 72,25 0,22 2,6 36,5 3200±250 123
