ZASADY
PROJEKTOWANIA URZĄDZEŃ Z POTENCJOMETRAMI
Po
wyborze rodzaju potencjometru, w czasie projektowania obwodu, w którym zostanie
on zastosowany, w celu maksymalnego wykorzystania jego możliwości i uniknięcia
nieprawidłowości należy wziąć pod uwagę następujące aspekty:
1. Efekt
obciążenia (błąd obciążenia)
Zwykle
w obwodzie do wyprowadzenia wyjściowego potencjometru przyłączane jest
obciążenie, którego wielkość może wpływać na jego liniowość i odpowiedniość (w
sensie doboru). Stąd należy rozważyć wpływ obciążenia na te parametry.
Przykładowo, jeżeli rezystancja obciążenia jest ponad 100 razy większa od
rezystancji całkowitej potencjometru, to efekt obciążenia jest niewielki (patrz
rysunek i tablica poniżej).
RT
– rezystancja całkowita
RL
– rezystancja obciążenia
E
– napięcie wejściowe
Tablica - Wielkość błędu obciążenia w zależności od
stosunku rezystancji obciążenia do rezystancji całkowitej potencjometru i kąta
obrotu (przesunięcia).
Stosunek RL/RT |
Zakres
kąta obrotu |
|||||||||
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
|
0,1 |
4,72 |
12,31 |
20,32 |
28,24 |
35,71 |
42,35 |
47,42 |
49,23 |
42,63 |
0 |
1 |
0,83 |
2,76 |
5,21 |
7,74 |
10,00 |
11,61 |
12,15 |
11,03 |
7,43 |
0 |
10 |
0,09 |
0,31 |
0,62 |
0,94 |
1,22 |
1,41 |
1,44 |
1,26 |
0,80 |
0 |
100 |
0,01 |
0,03 |
0,06 |
0,10 |
0,12 |
0,14 |
0,15 |
0,13 |
0,08 |
0 |
1000 |
0 |
0 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
0 |
Uwaga:
Błąd obciążenia wyrażony jest w procentach. Wszystkie wartości określają błąd
ujemny w stosunku do sytuacji bez obciążenia.
2. Efekt częstotliwościowy
Jeżeli
potencjometr został zastosowany w obwodzie wysokiej częstotliwości, i jest on
drutowy lub hybrydowy, tzn. jego drut oporowy został nawinięty na rdzeniu i
tworzy cewkę, to wykazuje on indukcyjność i pojemność spowodowaną obecnością
zwojów, która objawia się przesunięciem fazy i obniżeniem amplitudy sygnału
wyjściowego. W tych potencjometrach, w zakresie częstotliwości do 20 kHz
efekt częstotliwościowy praktycznie nie występuje. W przypadku potencjometrów z
elementem rezystancyjnym wykonanym z tworzywa sztucznego przewodzącego, chociaż
występuje niewielka rozłożona pojemność wzdłuż elementu rezystancyjnego, efekt
częstotliwościowy nie objawia się w zakresie częstotliwości do 200 kHz
(zobacz przykłady na poniższych rysunkach).
Aktualne

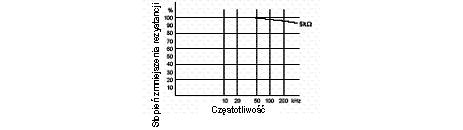

dane pomiarowe potencjometru drutowego (na przykładzie potencjometru typu 22HP‑10)
Aktualne
dane pomiarowe potencjometru z tworzywa sztucznego przewodzącego (na
przykładzie potencjometru typu FCP22A)
3. Efekt luzu suwaka
Luz
suwaka jest mechaniczną różnicą w kącie obrotu (lub przesunięciu) osi
potencjometru w stosunku do położenia suwaka, gdy oś obraca się (lub przesuwa)
w jedną i drugą stronę. W wykonaniach standardowych luz suwaka osiąga wartości
przedstawione w tablicy poniżej.
Rodzaj |
Model |
Luz
suwaka |
Jednoobrotowy |
CP,
FCP |
mniej
niż 0,5º |
Wieloobrotowy |
HP,
HHP, HD |
mniej
niż 2º |
Liniowy |
LP,
FLP |
mniej
niż 0,1 mm |
4. Rezystancja
resztkowa (napięcie resztkowe)
W

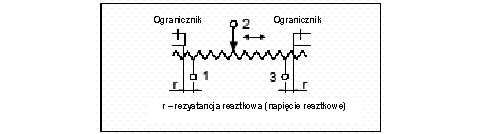

przypadku potencjometrów jednoobrotowych z ogranicznikiem obrotu lub potencjometrów
wieloobrotowych może występować rezystancja resztkowa (napięcie resztkowe) w
skrajnych położeniach suwaka. W wykonaniach standardowych wartość tego
parametru jest poniżej 0,1% na wyprowadzeniu 1 i poniżej 1,0% na wyprowadzeniu
3.
5. Rezystancja końcowa (napięcie końcowe)
W
standardowych wykonaniach rezystancja końcowa (lub napięcie końcowe) na obu
wyprowadzeniach (1 lub 3) jest poniżej 0,05% rezystancji całkowitej dla
potencjometrów drutowych i poniżej 0,1% rezystancji całkowitej dla
potencjometrów hybrydowych i z tworzyw sztucznych przewodzących.
6. Rezystancja wyprowadzeń (napięcie wyprowadzeń)
Rezystancja
wyprowadzeń (lub napięcie wyprowadzeń) jest najmniejszą rezystancją (lub
napięciem) mierzoną w środku wyprowadzenia. W standardowych wykonaniach jest
ona poniżej 0,05% rezystancji całkowitej dla potencjometrów drutowych i poniżej
0,1% rezystancji całkowitej dla potencjometrów hybrydowych i z tworzyw
sztucznych przewodzących.
7. Tolerancja wzajemna
Parametr
tolerancji wzajemnej dotyczy potencjometrów wielokrotnych lub z wieloma
suwakami. Wyróżniane są dwa rodzaje tolerancji wzajemnej: „tolerancja
wzajemnego położenia suwaków” oraz „tolerancja wzajemna napięcia wyjściowego”.
Tolerancja wzajemnego położenia suwaków dotyczy każdego położenia suwaków w
zakresie kąta obrotu. Tolerancja wzajemna napięcia wyjściowego dotyczy różnic w
liniowości pomiędzy dwoma sekcjami potencjometru w całym zakresie kąta obrotu.
W standardowych wykonaniach tolerancja wzajemna dotyczy tolerancji wzajemnego
położenia suwaków w położeniu krańcowym przy obrocie zgodnie z ruchem wskazówek
zegara i jest ona mniejsza niż ą1º. Jeżeli wymagane jest utrzymanie
określonej tolerancji wzajemnej napięcia wyjściowego to należy to zaznaczyć
przy składaniu zamówienia.
8. Środowiskowe warunki stosowania potencjometrów
(1) Zakres temperatury roboczej
Zakres
temperatury roboczej wymieniany w tej informacji dotyczy ograniczeń
temperatury, w której mogą być użytkowane potencjometry, jednak nie jest
możliwe zagwarantowanie, że wszystkie parametry określone w „specyfikacji
ogólnej” zamieszczonej w tej informacji będą spełnione w całym zakresie
temperatury, Parametry określone w „specyfikacji ogólnej” w tej informacji
mierzone są w standardowych temperaturach otoczenia (15÷35ºC), zgodnych z
normami IEC i normami JIS, o ile nie zostały inaczej określone.
Jeżeli
potencjometry mają być stosowane w warunkach odbiegających od standardowego
zakresu temperatur, należy te warunki konsultować z producentem odwołując się
do przedstawionej informacji technicznej. Także wszystkie wartości zamieszczone
rozdziale „środowiskowe warunki pracy” były mierzone w standardowych warunkach
temperaturowych i dlatego nie można zagwarantować ich spełnienia podczas innych
badań, o ile nie zostało to wyraźnie określone. Zalecane jest korzystanie z
informacji „Środowiskowe warunki użytkowania” jako pomocy w projektowaniu i
potwierdzanie tych wartości poprzez badania i eksperymenty stosownie do poziomu
istotności zagadnienia.
(2) Stosowanie w zakresie niskich temperatur
Przy
obniżaniu temperatury otoczenia może wystąpić szum przestawiania związany z
zamarzaniem wilgoci osadzającej się na powierzchni elementu rezystancyjnego
oraz lekkim twardnieniem smaru pokrywającego powierzchnię elementu rezystancyjnego.
W takim przypadku szum przestawiania może zanikać po wykonaniu kilku obrotów
osi. Zalecane jest wstępne konsultowanie tego problemu w celu jego uniknięcia.
(3) Stosowanie w zakresie wyższych temperatur
W
przypadku stosowania potencjometrów w zakresie wyższych temperatur w dłuższym
okresie czasu może pojawić się szum przestawiania związany z pogorszeniem
właściwości i odparowaniem smaru zastosowanego na powierzchni elementu
rezystancyjnego. W takich przypadkach należy sprawdzić, które uszczelnienia należy
zastosować w potencjometrze, co wymaga wstępnych konsultacji.
(4) Stosowanie w warunkach występowania wibracji i
udarów
Stosowanie
potencjometrów w warunkach występowania wibracji i udarów w dłuższym okresie
czasu może powodować powstanie dodatkowego szumu przestawiania i skracać okres
ich eksploatacji z powodu częściowych uszkodzeń elementu rezystancyjnego. W
takich przypadkach należy zastosować środki zmierzające do wyeliminowania
wibracji w miejscu mocowania potencjometru (na panelu lub osi potencjometru)
połączeń z jego wyprowadzeniami, itp.
(5) Stosowanie w warunkach podwyższonej wilgotności
i obecności gazu powodującego korozję
Stosowanie potencjometrów w warunkach podwyższonej
wilgotności i obecności gazu powodującego korozję w dłuższym okresie czasu może
wywołać niekorzystne zjawiska wewnątrz elementu rezystancyjnego, przeskakiwanie
suwaka i utratę kontaktu, itp. W tych przypadkach należy zastosować środki
polegające na odpowiednim uszczelnieniu potencjometru, co wymaga wcześniejszych
konsultacji.
9. Stosowanie przy
nieczęstym przestawianiu
W
przypadku małej częstości przestawiania może wystąpić szum przestawiania w
początkowej fazie ruchu sumaka spowodowany jego utlenieniem i zasiarczeniem
wpływającym na prąd suwaka, a także temperaturą otoczenia, wilgotnością,
obecnością gazów, itp.
W
takich przypadkach jest konieczne zastosowanie dodatkowych środków takich jak:
uszczelnienie elementu, większy nacisk suwaka na element rezystancyjny i
przestawianie potencjometru z odpowiednimi krokami na początku fazy
przestawiania po dłuższej bezczynności lub przestawianie z borem położenia
pośredniego. Odpowiedni sposób przestawiania powinien zostać przeanalizowany.
Należy
zwrócić uwagę, że w przypadku potencjometrów wieloobrotowych dostępny jest
specjalny rodzaj potencjometru do zastosowań o nieczęstym przestawianiu,
którego użycie powinno zostać również przeanalizowane.
10. Stosowanie w warunkach drgań
Stosowanie
potencjometrów w warunkach powtarzalnego ruchu przestawiania w niewielkim
zakresie oraz występowania wibracji i udarów oddziaływujących na oś lub obudowę
w dłuższym okresie czasu może skutkować wystąpieniem dodatkowego szumu
przestawiania spowodowanego ścieraniem elementu rezystancyjnego i odkładaniem
się powstałego pyłu na krańcach obszaru ruchów suwaka wywołanych drganiami oraz
zmianami w powierzchni elementu rezystancyjnego w tym obszarze.
W
tych przypadkach mogą wystąpić przerwy lub opóźnienia w kontaktowaniu suwaka.
Przestawienie
suwaka poza zakres ruchów wywołanych drganiami może spowodować usunięcie pyłu i
zlikwidowanie występujących zjawisk.
11. Zalecane obwody
(1)
Wykorzystanie potencjometru w charakterze opornika regulowanego (regulacja
prądu) wymaga zastosowania potencjometru drutowego. W tym przypadku należy
połączyć jeden biegun napięcia z suwakiem (wyprowadzenie 2) a drugi z jednym z
wyprowadzeń końcowych (patrz rysunek poniżej).
(2)
Gdy stosowany jest potencjometr inny niż drutowy tzn. z elementem
rezystancyjnym z tworzywa sztucznego, hybrydowym, itp. w układzie dzielnika
napięciowego, to zalecane jest buforowanie układem wtórnika przy zapewnieniu
prądu suwaka mniejszego niż 10 μA (patrz rysunek poniżej).
12. Stosowanie w obwodach wysokiego napięcia
Stosowanie
potencjometrów przy dużych napięciach lub w obwodach wysokich napięć może
powodować niebezpieczeństwo przepalenia się elementu rezystancyjnego,
zniszczenie elementów izolacyjnych, itp. Wymaga to starannego doboru
potencjometru ze względu na jego zakresy pracy.
13. Obwody zabezpieczające i podobne
W
przypadku potencjometrów kontaktowych zawierających element rezystancyjny, po
którym ślizga się suwak nieuniknione jest występowanie szumu przestawiania
(wynikającego z niestabilności kontaktu) w czasie użytkowania. Szczególnie w
przypadku potencjometrów drutowych może wystąpić chwilowa przerwa w obwodzie
wynikająca z ich cech budowy. Przerwy mogą również wystąpić ze względu na
sposób montażu tych elementów (lutowanie, zaciskanie).
W
tych okolicznościach zalecane jest wprowadzenie obwodów bezpieczeństwa dwu lub
trzykrotne w celu spełnienia wymagań funkcjonalnych również po zakończeniu
testów produkcyjnych. Dotyczy to szczególnie zastosowań, w których oczekiwana
jest wysoka niezawodność (urządzenia ratujaće życie, kosmiczne, lotnicze,
związane z energią atomową, zasilaniem w energię, transportem, przewożeniem
osób, dźwigami, itp.).
14. Korzystanie ze skrajnych fragmentów elementów
rezystancyjnych
W
przypadku potencjometrów bez ograniczników obrotu występują znaczne wahania
napięcia zależne od jakości kontaktu suwaka w strefie ruchu poza zakresem kąta
obrotu elektrycznego.
Nie
należy dopuszczać do wykorzystywania tej strefy ruchu suwaka ze względu na
zachowanie się sygnału wyjściowego potencjometru.
15. Łączenie osi potencjometru z napędami
(1)
Zasadniczo nie jest dopuszczalne obciążanie osi potencjometru w dowolnym
kierunku. Mogą one jednak być obciążane mechanicznie chwilowo działającą siłą
do 1 kG i w sposób ciągły do 0,1 kG. Podłączenia przekładni do osi
potencjometru należy dokonywać poprzez odpowiedni element przedłużający.
(2)
W przypadku sprzęgania osi potencjometru z urządzeniem napędowym zalecane jest
stosowanie połączeń elastycznych lub równoważnych elastycznym, które będą
zdolne do korygowania braku współosiowości i równoległości osi oraz nie będą
przenosić obciążeń promieniowych i poosiowych itp. Konieczne jest określenie
wymagań i ograniczeń dla połączeń elastycznych odniesionych do występujących
sił.
16. Przestrzeń
bezpieczeństwa wokół potencjometru
Przy
projektowaniu rozmieszczenia elementów w układzie należy rozważyć pozostawienie
wokół potencjometru wolnej przestrzeni w celu ograniczenia wpływu czynników
takich jak: ciepło, pole elektromagnetyczne, drgania, udary, itp.
17. Stopień
ochrony obudowy potencjometru (IP)
Przykład
podawania stopnia ochrony obudowy: IP54 ‑‑‑‑‑ druga cyfra charakterystyczna
└
‑‑‑‑‑‑‑‑ pierwsza cyfra charakterystyczna
Pierwsza cyfra charakterystyczna kodu IP (stopień
ochrony przed dostaniem się obcych ciał stałych).
IP |
Zakres
ochrony |
0 |
bez
ochrony |
1 |
zabezpieczenie
przed dostaniem się obcych ciał stałych o średnicy ≥
50 mm |
2 |
zabezpieczenie
przed dostaniem się obcych ciał stałych o średnicy ≥
12,5 mm |
3 |
zabezpieczenie
przed dostaniem się obcych ciał stałych o średnicy ≥
2,5 mm |
4 |
zabezpieczenie
przed dostaniem się obcych ciał stałych o średnicy ≥
1,0 mm |
5 |
ograniczona
ochrona przed pyłem |
6 |
pyłoszczelne |
Druga cyfra charakterystyczna kodu IP (stopień
ochrony przed wnikaniem wody i szkodliwymi jej skutkami).
IP |
Zakres
ochrony |
0 |
bez
ochrony |
1 |
zabezpieczenie
przed dostaniem się wody kapiącej pionowo |
2 |
zabezpieczenie
przed dostaniem się wody kapiącej (do 15º) |
3 |
zabezpieczenie
przed dostaniem się wody natryskiwanej |
4 |
zabezpieczenie
przed dostaniem się wody rozbryzgiwanej |
5 |
zabezpieczenie
przed dostaniem się wody lanej strugą |
6 |
zabezpieczenie
przed dostaniem się wody lanej silną strugą |
7 |
zabezpieczenie
przed dostaniem się wody przy zanurzeniu krótkotrwałym |
8 |
zabezpieczenie
przed dostaniem się wody przy zanurzeniu ciągłym |
Uwaga: powyższe tablice są zgodne z definicjami zamieszczonymi w normach IEC 60529:1989 oraz JIS C 0920 (1993).
© wersji polskiej MEDITRONIK
BIURO HANDLOWE, SKLEP: 02-952 W-wa, ul.Wiertnicza 129, tel. (22) 651-72-42 w. 108 fax (22) 651-72-46 Części elektroniczne /układy scalone: elektronika@meditronik.com.pl |
